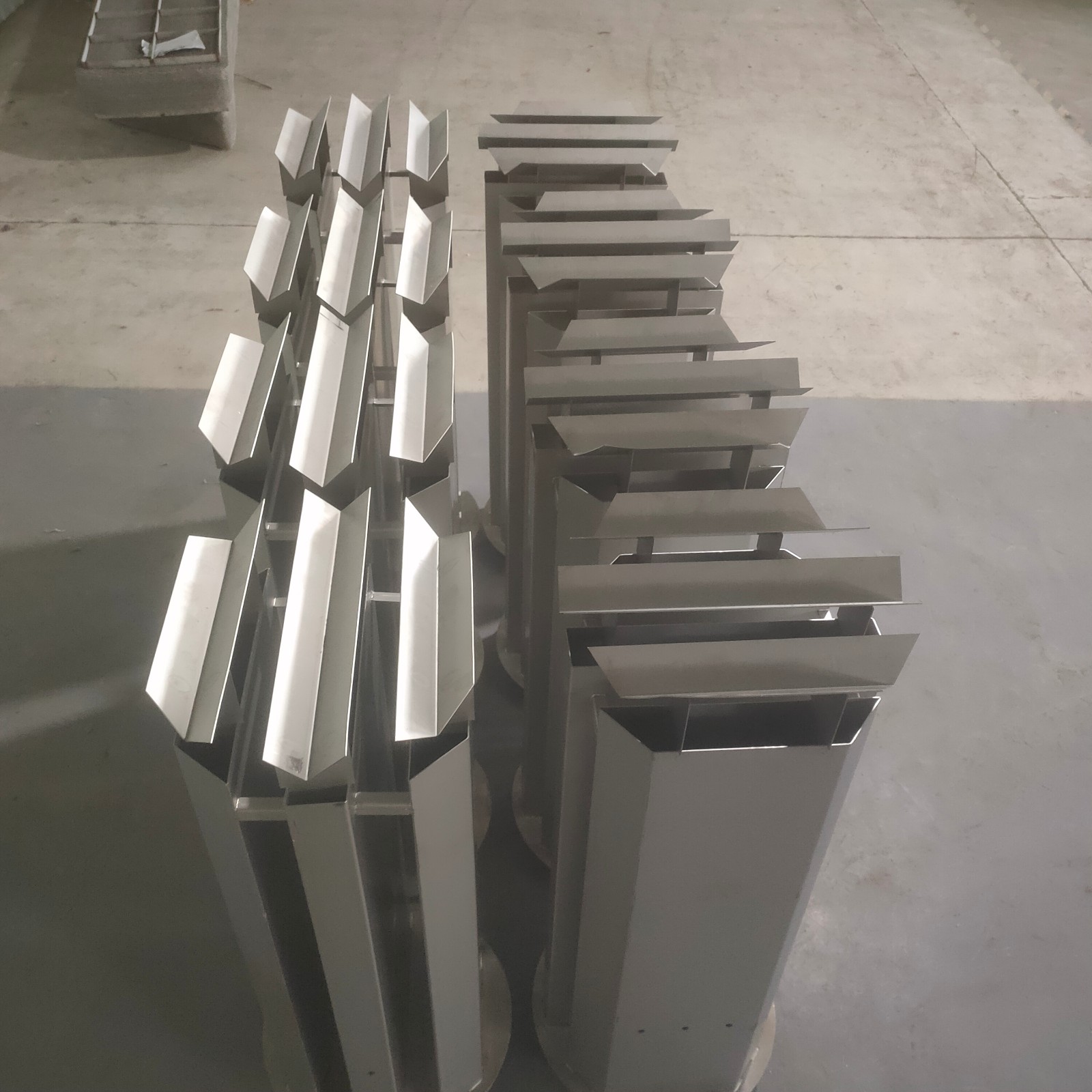

槽盤式氣液分布器是由矩形升氣管、角鋼和槽鋼形導液管、燕尾式或槽鋼形擋液帽、鋪板、支撐圈和支撐梁組成。它與盤式液體分布器的主要差別在于上大下小的兩排小孔分別開在矩形升氣管的上部、中部或中下部，同一垂線上的異徑小孔被角鋼或槽鋼導液管罩住。盤中液體經噴淋孔進入導液管，在導液管的保護下液體穿過高氣速區和變氣速區，自低氣速區落下，故導液管伸出長度取100mm。

   槽盤式氣液分布器的分類：焊接型槽盤和可拆型槽盤。大中型塔多采用焊接槽盤。

   槽盤式氣液分布器有4大技術關鍵：漏液、水平度、熱變形和液流網絡。可拆型槽盤比焊接式槽盤更容易漏液，現場試漏要求是局部滲漏為合格，滴漏為不合格。對于可拆型槽盤，由于底板較薄，螺栓再密也難以保證不滴漏，故應采用分塊法蘭以增加密封性。為確保槽盤式氣液分布器各噴淋小孔的水平度≤3mm，除了保證主梁的擾度、支撐圈的水平度之外，需在主梁上端面設一塊調節板。對于采出大量的槽盤式氣液分布器（或集油箱）、需精心設計抽出斗、抽出主渠、抽出支渠和毛渠所組成的液流網絡，以保證最大的出量。

   槽盤式氣液分布器是一種內回流式的液體分布器，具有以下優良綜合性能：

低占位，多功能；抗堵塞，帶液停；升液位，高彈性；宜采出，適閃蒸；液均勻，氣均衡；利傳熱，耐擺動；混合良，水平恒；防漏液，抗變形；網渠暢，適反應；壓降低，通量增；用途廣，投資省。

槽盤式氣液分布器的結構特點：

1.     操作彈性大

2.     較強的防止霧沫夾帶性能

3.     相對其他分布器占有塔高空間較小

4.     具有收集功能，可作為再分布器

5.     可作為側線采出的集油箱，用途廣

分布器可生產材質有：304/304L/316/316L/雙相鋼/鈦材等

特殊金屬材料： 321，316L，F(xiàn)46，NS-80，鎳板，鈦板及合金板材等

常規金屬材質：Q235B，201，304，304L， 316，316L，2205等
